PRO100 - это программа очень простая в использовании. Поэтому не удивительно почему многие, особенно молодые, проектировщики увлекаются именно ей.
Преимущество этой программы именно в простоте. В ней легко можно создать библиотеку готовых изделий, и при помощи "мышки" просто перетаскивать их из окна библиотеки в окно проекта. Так же с помощью "мышки" можно запросто изменить текстуру или цвет любой отдельной детали или изделия целиком.

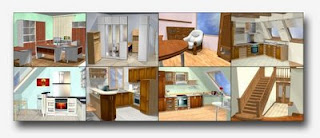

Это даёт большое преимущество при работе с заказчиком, где важно показать наглядность изделия, не совсем соблюдая все точности. Поэтому я предпочитаю использовать эту программу для работы с клиентом в магазине или в мебельном салоне, где именно скорость в производстве дизайн-проекта имеет решающую роль.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEifBPwOgotAkAeHWfr0pcJY-91sRqcqGCvG93-0ymyVqg4TNTokcAjjP2CDtcMBP0yfaJY5elM2jC_o1Es8nz056vB93hnW-v6eQQqFF18rQIVJ_OkW-F6OAiuq8jgJle_wEHRRAk-NkSuT/s320/%D0%AD%D1%81%D0%BA%D0%B8%D0%B7%D1%8B+%D0%BF%D1%80%D0%BE%D0%B5%D0%BA%D1%82%D0%BE%D0%B2.jpg)
Что касается оформления технического проекта, то здесь лично я встретил некоторые неудобства, и теперь уже совсем не использую её для изготовления рабочих чертежей.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgKTjIIBJ2hijePp9zB4uT2qRWd__jPhWJ1ayu-Wh9qDolCj-k4v89Rws5xY4DPbwyoQOogRFCHrt3sg5ovCW5jOdUwEQGak0eJnJgiCk3TpBu7YWYkoCLYLhIgrfm4p3m7nMQitSuh1KnT/s320/novy+raskroy.jpg)

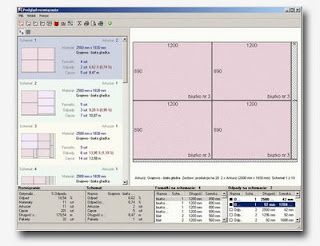

Также фирма Ecru предлагает своё программное обеспечение по раскрою листового материала - Новый Раскрой
Новый Раскрой - одна из более популярных компьютерных программ для сведения к минимуму отбросов в процессе резки мебельных плит, стекла и листового металла.
Благодаря этой программе можно сэкономить много материала, не говоря о времени и работе людей. Вполне самостоятельная, не требует применения никакого дополнительного оборудования, кроме компьютера и принтера. Высокая эффективность, простота обслуживания, а также всесторонность решают о ее большой пригодности. Четкие распечатки формата А4 показывают укладки элементов на листах и способ их порезки.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjQ1_wZcDOrX-uGYLRV1XcKXt7LGXnVkTPIT9raCa-C8dhhyphenhyphentA-E7ql_RJ5qs6Us_A8bA_LfzUf9tT55udSfjDOyb3ly44GVgc91Eq2KzHYl-4G77gcwfKULs9i294Qs5FVPcyI1NSrRISY/s320/%D0%A0%D0%B0%D1%81%D0%BA%D1%80%D0%BE%D0%B9.jpg)
Но вместе с PRO100 можно использовать и раскрой семейства Cutting.
Для этого необходимо при открытом проекте активировать опцию Отчёты и расчёты
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjl5juPo4eT59GPkFNt5zci-MgtPtgOT6eGfXlsSKCHjMG8A1OHcifl9T1KaE_ewIaxt3UQxQ7OlO0Nb0D3I-05ZA9NhGvyUqQ-Whn5-sZfxGouWr67gr-7JaG1D-rq_RIA0N5XmJ-PR4Da/s320/%D0%9E%D1%82%D1%87%D1%91%D1%82+%D0%B8+%D1%80%D0%B0%D1%81%D1%87%D1%91%D1%82.jpg)
Или через меню: Инструменты -> Отчёты и расчёты
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiU61aHQxjRi9ua8kqTUSQ3IQDN4Lvgqtwjli18Ut6P5YB-xVqHiREdGq4tc-M9Q2tX9AUq-jDv81DEN8jJ4mkLREJsGtaQ2ltHBwqoGfGcmp2MBXB5NBA3WP6lf_ZpnM6u4egu0QQR8fWp/s320/%D0%9E%D1%82%D1%87%D1%91%D1%82+%D0%B8+%D1%80%D0%B0%D1%81%D1%87%D1%91%D1%82.jpg)

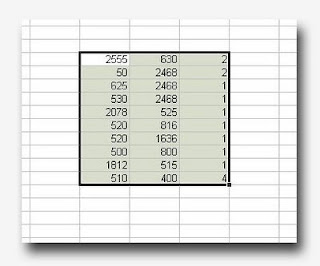

Снизу нажимаем кнопку Копировать. Затем открываем новое окно Excel, курсором выделяем любую ячейку и через контекстное меню вставляем список деталей, или через меню Правка -> Вставить. Корректируем список деталей так, чтобы он выглядел так, как показано на рисунке снизу, предварительно удалив столбик с толщиной материала:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhINxsdXoyW87qHM3uuidSm3xsIntfx4cJpBJnGBvUJXVOBLl4jXkS_pkgpvzpMuvhkgJoMJ8ZR9lMAwr_SsHq3j3HE6yHNGcFg6bCib_xWoK4z1uMsfTaiYSEyz0a1f3RDWVhQjuBSbfKX/s320/%D0%9E%D0%BA%D0%BD%D0%BE+Excel.jpg)
Выделяем весь список, как показано на рисунке. Правой клавишей мышки вызываем контекстное меню и выбираем Копировать, или через основное меню Правка -> Копировать
Запускаем Cutting 2 (или другую версию), в окне Детали выделяем первую ячейку и через контекстное меню вставляем список деталей (Добавить из буфера обмена).
В принципе, ничего сложного.
